Estructura
Compuesta por perfiles metálicos doblados en frío de 1,5mm de espesor, Acero tipo Fe 360 B, Norma EN 10025 galvanizado en caliente. Accesorios: 4 puntos de elevación en la estructura de techo, 4 columnas de carga de ángulo, fijadas con pernos en la base y techo.
Base/Piso
Estructura de acero compuesta por perfiles doblados en frío de 1,5mm de espesor; soldados perimetralmente y unidos transversalmente por perfiles de forma “omega”. El piso esta compuesto por paneles de madera prensada hidrófuga de 18mm, atornillada a la base y el acabado es de linóleum pegado con adhesivo.
Estructura y cubierta de techo
Estructura de acero com- puesta por perfiles doblados en frío de 1,5 mm de espesor, soldados perimetralmente; los cuales han sido doblados de manera que puedan funcionar como canales para la reco- ger el aguas de lluvia. El panel del techo esta compuesto por dos láminas de acero galvanizado y un relleno aislante de poliestireno, con la siguientes especificaciones: Las su- perficies externa e interna son de lámina galvanizada (mé- todo Sandzimir - UNI EN 10147) pre-pintada con método Coil Coating y el Aislamiento es de poliestireno rígido de alto poder aislante, auto extinguibles (PUR), no contami- nante, con un espesor de 40mm + 40mm de grecado, den- sidad 40 Kg/m3, K = 0,56 Vatios/m2-K.
Paredes
Compuestas por paneles auto soportantes de lamina de acero galvanizado con relleno interno de poliu- retano expandido, con la siguientes especificaciones: Las superficies externa e interna son de lámina galvanizada (método Sandzimir - UNI EN 10147) pre-pintada con mé- todo Coil Coating y el aislamiento es de poliestireno rígido de alto poder aislante, auto extinguibles (PUR), no conta- minante, con un espesor de 40mm, densidad 40Kg/m3, K = 0,56 Vatios/m2-K. Juntas de paneles: prensa-estopas de impermeabilización antilluvia y antipolvo.

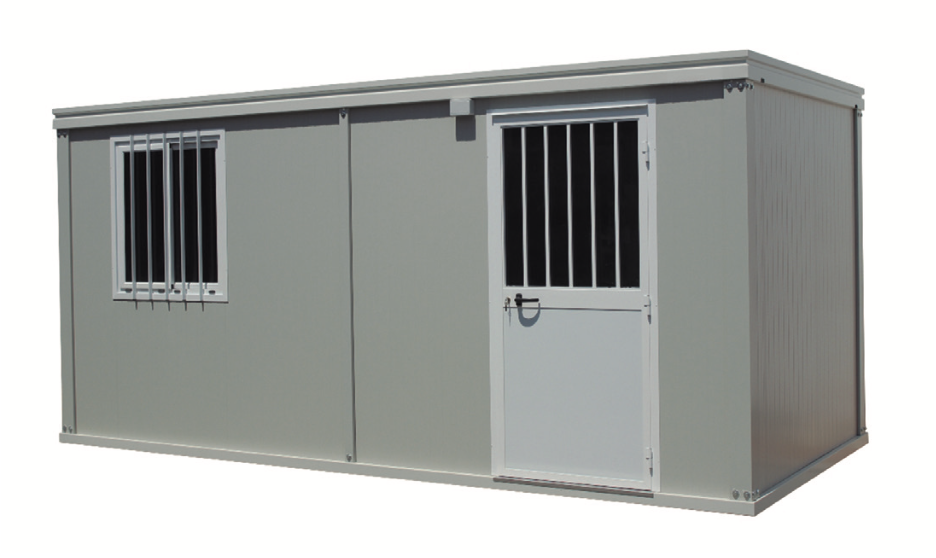

Marcos y Puertas
Puerta externa tipo batiente, abertura lateral y ventana. Dimensiones: 970 x h 2050mm. Marco: Perfil de aluminio pre-pintado en color blanco + 1/2 cuer- po superior (ventana) con cristal 4 mm y barras protecto- ras incluidas + 1/2 cuerpo inferior de panel inyectado con poliuretano expandido. Cerradura tipo cilindro y 3 llaves y manivelas interior y exterior de PVC de alta densidad. Im- permeabilización: del tipo antilluvia y antipolvo.
Ventanas
El módulo está provisto de una o dos ventanas, según tamaño: Abertura de tipo saliente + barras de pro- tección. Dimensiones: 970 x h 1050mm. Estructura: perfiles de aluminio pre—pintado en color blanco. Cristal: espesor de 4mm. Impermeabilización: del tipo antilluvia y antipolvo.
